GB/T28181國標協議簡介
概述
GB/T28181《安全防范視圖計算聯網系統信息傳輸、交換、控制技術要求》是由公安部科技信息化局提出，由全國安全防范報警系統標準化技術委員會（SAC/TC100）歸口，公安部一所等多家單位共同起草的一部國家標準。
該標準規定了城市監控報警聯網系統中信息傳輸、交換、控制的互聯結構、通信協議結構，傳輸、交換、控制的基本要求和安全性要求，以及控制、傳輸流程和協議接口等技術要求。該標準適用于安全防范監控報警聯網系統的方案設計、系統檢測、驗收以及與之相關的設備研發、生產，其他信息系統可參考采用。
自2011年推出GB/T28181-2011版本以來，全國安防行業都在建設部署基于GB/T28181標準的前端設備、平臺服務器、平臺客戶端等安防產品。2016年又升級到GB/T28181-2016標準，該標準已成為國內安防行業主流協議規范。
以下對GB/T28181-2016做簡要介紹。
SIP域互聯

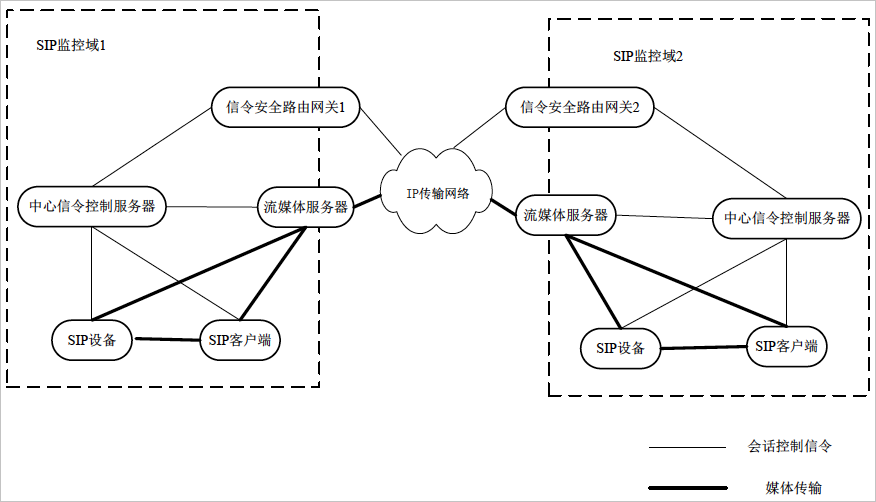

GB/T28181使用SIP協議進行信息傳輸、交互和控制，并定義了SIP監控域間互聯、SIP監控域與非SIP監控域互聯的結構。下圖描述了在單個SIP監控域內、不同SIP監控域間兩種情況下，功能實體之間的連接關系。功能實體之間的通道互聯協議分為會話通道協議、媒體（本標準主要指視/音頻）流通道協議兩種類型。
級聯組網
不同信令安全路由網關之間的組網方式分為級聯和互聯。
- 級聯：兩個信令安全路由網關之間是上下級關系，下級信令安全路由網關主動向上級信令安全路由網關。
- 發起注冊，經上級信令安全路由網關鑒權認證后才能進行系統間通信。
- 互聯：信令安全路由網關之間是平級關系，需要共享對方SIP監控域的監控資源時，由信令安全路由網關。
- 向目的信令安全路由網關發起，經目的信令安全路由網關鑒權認證后方可進行系統間通信。
級聯是較為常用的組網方式，下圖描述了信令級聯結構：
通信協議

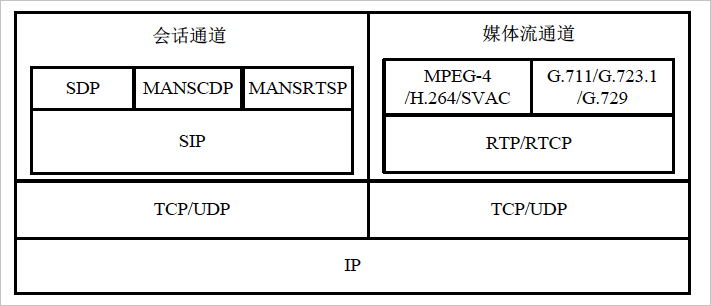

聯網系統內部進行視頻、音頻、數據等信息傳輸、交換、控制時，使用的通信協議結果如下：
聯網系統在進行視音頻傳輸及控制時應建立兩個傳輸通道：會話通道和媒體流通道。會話通道用于在設備之間建立會話并傳輸系統控制命令；媒體流通道用于傳輸視音頻數據，經過壓縮編碼的視音頻流采用流媒體協議RTP/RTCP 傳輸。
控制協議
GB/T28181定義了一系列信息傳輸、交互、控制所需的協議，具體如下：
- 注冊：應支持設備或系統進入聯網系統時向SIP服務器進行注冊登記的工作模式。
- 實時視音頻點播：應支持按照指定設備、指定通道進行圖像的實時點播，支持多用戶對同一圖像資源的同時點播。
- 設備控制：應支持向指定設備發送控制信息，如球機/云臺控制、錄像控制、報警設備的布防/撤防等，實現對設備的各種動作進行遙控。
- 報警事件通知和分發：應能實時接收報警源發送來的報警信息，根據報警處置預案將報警信息及時分發給相應的用戶終端或系統、設備。
- 設備信息查詢：應支持分級查詢并獲取聯網系統中注冊設備或系統的目錄信息、狀態信息等。
- 狀態信息報送：應支持以主動報送的方式搜集、檢測網絡內的監控設備、報警設備、相關服務器以及連接的聯網系統的運行情況。
- 歷史視音頻文件檢索：應支持對指定設備上指定時間段的歷史視音頻文件進行檢索。
- 歷史視頻頻回放：應支持對指定設備或系統上指定時間的歷史視音頻數據進行遠程回放，回放過程應支持正常播放、快速播放、慢速播放、畫面暫停、隨機拖放等媒體回放控制。
- 歷史視音頻文件下載：應支持對指定設備指定時間段的歷史視音頻文件進行下載。
- 網絡校時：聯網系統內的IP網絡服務器設備宜支持NTP協議的網絡統一校時服務。
- 訂閱和通知：宜支持訂閱和通知機制，支持事件以及目錄訂閱和通知。
- 語音廣播和語音對講：宜支持語音廣播、語音對講機制。
- 以上的控制協議在GB/T28181-2016中都有詳細的控制過程定義。
參考資料
GB/T28181-2016《公共安全視圖計算聯網系統信息傳輸、交換、控制技術要求》。
